Frekvenčné meniče
Frekvenčné meniče Mitsubishi Electric FREQROL umožňujú prispôsobiť rýchlosť a krútiaci moment motora potrebám technológie. Pomáhajú optimalizovať spotrebu energie, znižovať mechanické namáhanie a zjednodušovať prepojenie pohonov s PLC a systémami riadenia výroby.
Produktové rady frekvenčných meničov Mitsubishi Electric
Každá rada má iné zameranie. Vhodný typ sa vyberá podľa záťaže, motora, pracovného cyklu, prostredia a požiadaviek na komunikáciu.

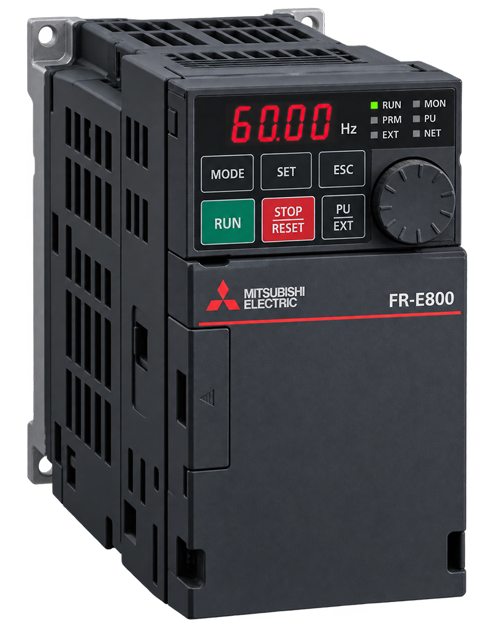

FR-E800 – univerzálna voľba
Hlavné prednosti
Široké možnosti regulácie
Priemyselná komunikácia podľa vyhotovenia
Integračné a diagnostické funkcie
Kompaktné rozmery
Kompaktný a výkonný menič pre široké spektrum strojov a dopravníkov. Hodí sa do nových automatizačných projektov, pri ktorých je dôležitá flexibilita nastavenia, komunikácia a pokročilé riadenie motora.
Typické použitie: dopravníky, baliace stroje, miešadlá a menšie výrobné linky.

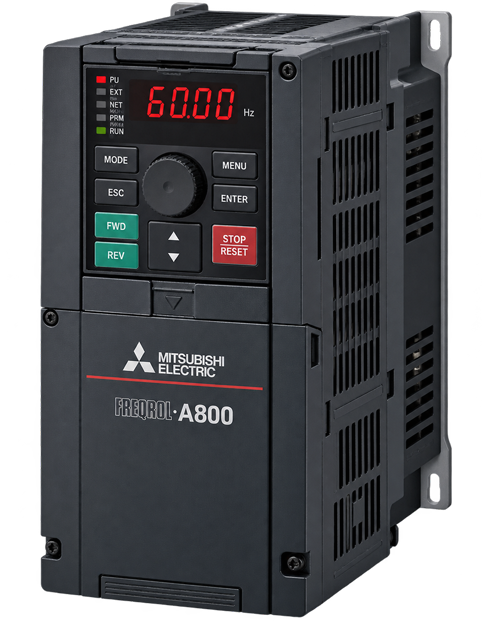

FR-A800 – náročné pohony
Hlavné prednosti
Pokročilé možnosti regulácie
Vysoká flexibilita konfigurácie
Rozšíriteľné komunikačné možnosti
Vhodné pre zložité pohonárske úlohy
Vysokovýkonná séria pre aplikácie, ktoré vyžadujú presné riadenie, dynamiku, stabilný krútiaci moment a bohaté možnosti rozšírenia. Vhodná pre komplexné stroje a procesy s náročným prevádzkovým profilom.
Typické použitie: žeriavy, navíjanie, extrudéry, dopravné systémy a výrobné linky.

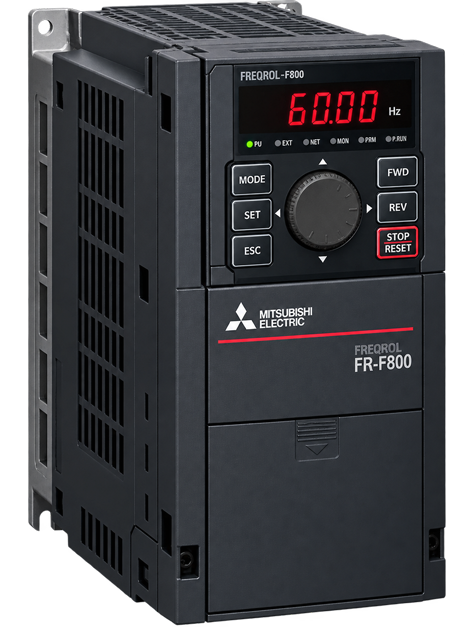

FR-F800 – čerpadlá a ventilátory
Hlavné prednosti
Optimalizácia spotreby energie
Funkcie pre čerpacie a ventilátorové aplikácie
Prehľadné sledovanie prevádzky
Možnosť integrácie do automatizácie
Energeticky orientovaný menič pre zariadenia s premenlivým prietokom a tlakom. Uplatní sa v technológiách budov, vodnom hospodárstve aj procesnom priemysle.
Typické použitie: HVAC, čerpacie stanice, vzduchotechnika a priemyselné ventilátory.

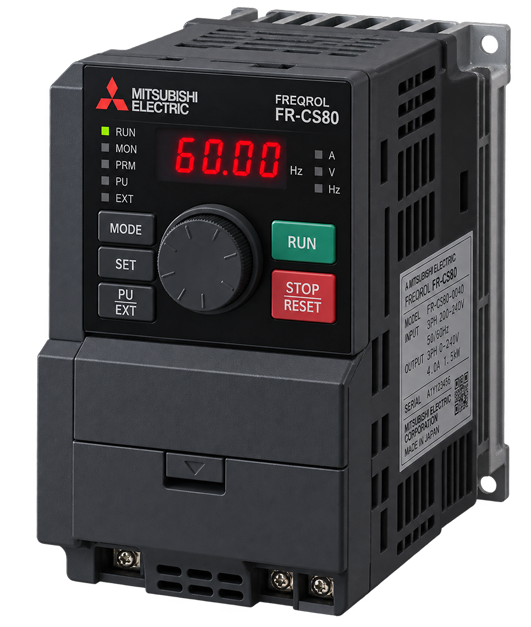

FR-CS80 – ekonomická séria
Hlavné prednosti
Jednoduché nastavenie
Základné regulačné funkcie
Úsporné rozmery
Vhodné pre menej náročné prevádzky
Jednoduché a cenovo dostupné riadenie pohonov pre základné úlohy. Pri výbere treba overiť dostupnosť konkrétnej výkonovej a napájacej verzie.
Typické použitie: jednoduché ventilátory, dopravníky a menšie stroje.

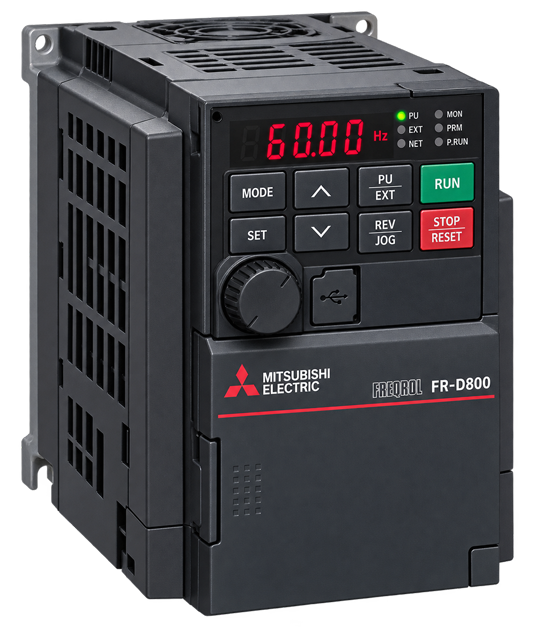

FR-D800 – kompaktná séria
Hlavné prednosti
Kompaktné vyhotovenie
Jednoduchá parametrizácia a obsluha
Regulácia rýchlosti a plynulý rozbeh motora
Diagnostické funkcie na podporu údržby
Moderný kompaktný frekvenčný menič pre jednoduché a štandardné pohonárske aplikácie, kde je dôležité spoľahlivé riadenie motora, jednoduché uvedenie do prevádzky a úspora miesta v rozvádzači. Vhodný pre nové stroje aj modernizáciu pohonov.
Typické použitie: menšie dopravníky, ventilátory, čerpadlá, baliace zariadenia a jednoúčelové stroje.
Porovnanie produktových radov FREQROL
Orientačný prehľad pomáha určiť správnu rodinu meničov. Presnú konfiguráciu a výkon treba dimenzovať podľa technických údajov motora a charakteru záťaže.
|
Séria |
Hlavné zameranie |
Typické použitie |
Odporúčanie |
|---|---|---|---|
|
FR-E800 |
Univerzálne strojné pohony |
Dopravníky, balenie, automatizované stroje |
Moderné všestranné riešenie |
|
FR-A800 |
Výkonné a dynamické pohony |
Náročné stroje, manipulácia, navíjanie |
Pre vyššie nároky na riadenie |
|
FR-F800 |
Energeticky efektívne procesy |
Čerpadlá, ventilátory, HVAC |
Pre aplikácie s premenlivou záťažou |
|
FR-CS80 |
Základné regulované pohony |
Jednoduché stroje a technológie |
Ekonomická voľba |
|
FR-D800 |
Kompaktné univerzálne pohony |
Menšie dopravníky, ventilátory, čerpadlá a stroje |
Pre jednoduché a štandardné aplikácie |
Podpora funkcií a protokolov nie je univerzálna naprieč sériami. Závisí od modelového označenia, výkonovej verzie a použitých opcií.
Rekuperačné a brzdné jednotky, EMC filtre a tlmivky
Správne príslušenstvo je kľúčové pri pohonoch s častým brzdením, pri citlivom elektromagnetickom prostredí aj tam, kde treba obmedziť vplyv na napájaciu sieť.
Brzdné rezistory a brzdné jednotky
Pomáhajú spracovať energiu vznikajúcu pri spomaľovaní motora. Vhodné napríklad pri krátkych brzdných časoch a záťažiach s vysokou zotrvačnosťou.
Rekuperačné jednotky
Pri vhodnej konfigurácii umožňujú vracať brzdnú energiu do napájacej siete namiesto jej premeny na teplo v odpore.
Viacfunkčné rekuperačné meniče
Riešenia pre spätný tok energie a podľa typu aj obmedzenie harmonického skreslenia; príkladom je rodina FR-XC.
EMC filtre
Pomáhajú obmedzovať elektromagnetické rušenie. Voľba filtra závisí od meniča, siete, káblov a požadovanej EMC zhody inštalácie.
AC a DC tlmivky
Používajú sa na zlepšenie elektrických vlastností pripojenia, redukciu vybraných harmonických prúdov a obmedzenie vplyvu siete.
Komunikačné a ovládacie doplnky
Ovládacie panely, rozširujúce karty a komunikačné opcie uľahčujú nastavenie a integráciu do riadiaceho systému.
Programovanie, komunikácia a diagnostika
01 FR Configurator2
Softvér na parametrizáciu, monitorovanie a diagnostiku podporovaných meničov Mitsubishi Electric. Pomáha pri uvádzaní do prevádzky aj údržbe.
02 PLC a priemyselné siete
Prepojenie pohonov s riadením Mitsubishi Electric a ďalšími zariadeniami; presný protokol a potrebný modul sa volia podľa typu meniča.
03 Servis a modernizácia
Záloha parametrov, vyhodnocovanie prevádzkových údajov a plánovanie výmeny starších meničov za aktuálne generácie.
Typické oblasti použitia
Dopravníky a výrobné linky
Plynulý rozbeh, regulácia rýchlosti a integrácia do PLC riadenia.
Čerpadlá a vodné hospodárstvo
Prispôsobenie prietoku či tlaku požiadavkám technologického procesu.
Ventilátory a vzduchotechnika
Energeticky efektívna regulácia výkonu v HVAC systémoch.
Manipulácia a zdvíhanie
Dôraz na dynamiku, brzdný proces a vhodné bezpečnostné riešenie.
Výrobné a procesné stroje
Riadenie motorov miešadiel, extrudérov a ďalších priemyselných technológií.
Retrofit existujúcich pohonov
Posúdenie starého meniča, návrh náhrady a úprava elektrického zapojenia či parametrov.
Ako správne vybrať frekvenčný menič?
1. Motor a napájanie
Menovitý prúd, napätie, výkon, typ motora a dostupná napájacia sieť.
2. Charakter záťaže
Konštantný alebo premenlivý moment, rozbehová dynamika, brzdenie a pracovný cyklus.
3. Prevádzka a integrácia
Podmienky prostredia, EMC, komunikačné protokoly, bezpečnosť a servisné požiadavky.
Prečo zvoliť frekvenčné meniče FREQROL?
Výber správneho meniča ovplyvňuje dynamiku stroja, spotrebu energie, dostupnosť zariadenia aj náklady na prevádzku a údržbu.
Úspora energie
Regulácia výkonu podľa skutočnej potreby prevádzky, najmä pri ventilátoroch a čerpadlách.
Presné riadenie pohonu
Možnosti skalárneho a vektorového riadenia podľa zvolenej série a konfigurácie.
Jednoduchá integrácia
Prepojenie s PLC, HMI a nadradenými systémami prostredníctvom podporovaných rozhraní a komunikačných opcií.
Diagnostika a údržba
Prevádzkové údaje, výstrahy a diagnostické nástroje podporujú rýchlejšie riešenie porúch.
Flexibilná konfigurácia
Široký výber výkonových tried, napájacích verzií a voliteľného príslušenstva.
Bezpečnosť a spoľahlivosť
Ochranné a bezpečnostné funkcie podľa konkrétneho modelu, správneho návrhu a systémovej integrácie.
