HMI operátorské panely
HMI panely Mitsubishi Electric vytvárajú prepojenie medzi obsluhou a riadiacim systémom stroja. Umožňujú sledovať procesné hodnoty, nastavovať parametre, zobrazovať alarmy a zjednodušiť údržbu. Rad GOT ponúka riešenia od jednoduchých dotykových panelov až po vyspelé vizualizačné pracoviská.

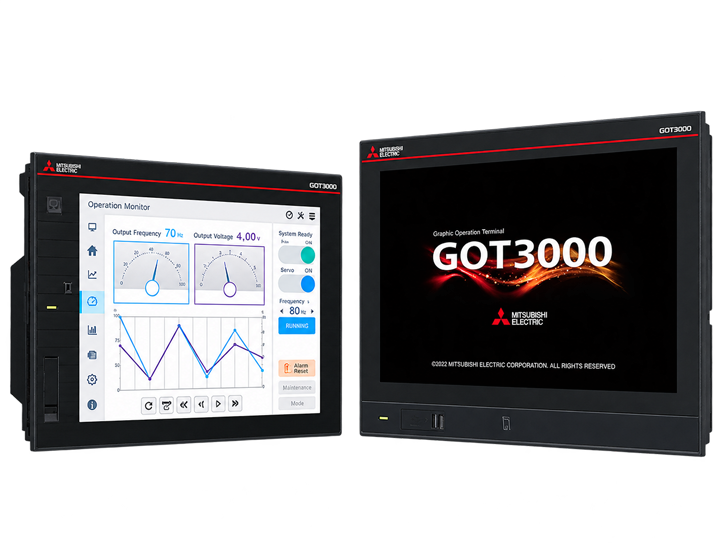

GOT3000 – nová generácia vizualizácie
Hlavné charakteristiky GOT3000
Modelový rad: GT37
Zameranie: pokročilé HMI a diagnostika
Ovládanie: moderné dotykové rozhranie
Konektivita: priemyselné a IT rozhrania podľa modelu
Softvér: GT Designer3 (GOT3000)
MELHMI GOT3000 je moderná séria určená pre náročné riadiace a vizualizačné aplikácie. Zameriava sa na komfort ovládania, výkon, konektivitu a prepojenie výrobných zariadení s informačnými systémami.
Vybrané modely GT37 Wide prinášajú technológiu kapacitného dotyku PCAP. Konkrétne funkcie vzdialeného prístupu a ďalšie rozšírenia sa líšia podľa modelu a prípadných licencií.

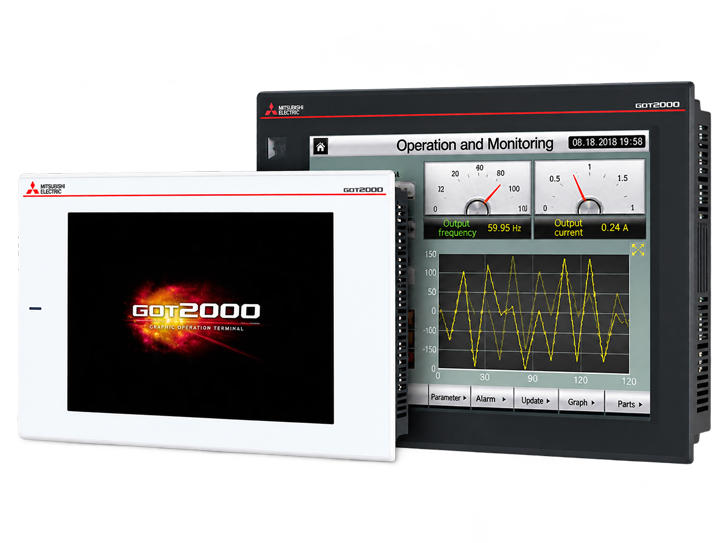

GOT2000 – osvedčená flexibilita
Prehľad GOT2000
GT27: pokročilé vizualizačné funkcie
GT25: vyvážený výkon a funkčnosť
GT21: kompaktné základné riešenia
Handy GOT: vybrané ručné ovládacie panely
Softvér: GT Designer3 (GOT2000)
GOT2000 predstavuje širokú rodinu panelov, ktorá sa využíva na vizualizáciu a ovládanie strojov aj liniek. Zahŕňa pokročilé, stredné a kompaktné modely GT27, GT25 a GT21.
Je zaujímavá najmä pri údržbe a rozširovaní existujúcich systémov. Pri nových projektoch je vhodné porovnať ju s najnovšou sériou GOT3000 a preveriť životný cyklus konkrétneho modelu.

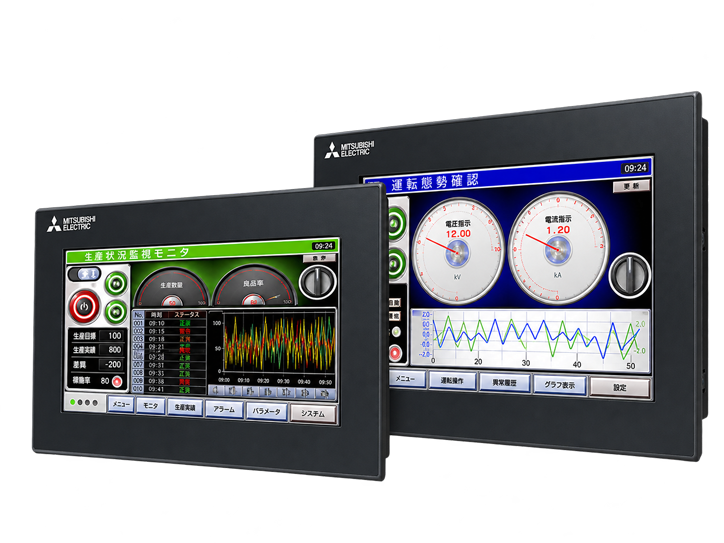

GOT SIMPLE – ekonomické HMI
Vybrané modely GS21-N
GS2107-WTBD-N: 7″, 800 × 480
GS2110-WTBD-N: 10″, 800 × 480
Napájanie: 24 V DC
Rozhrania: Ethernet a sériové pripojenia
Použitie: jednoduchšie stroje a zariadenia
Rad GOT SIMPLE GS21-N je určený pre aplikácie, kde je prioritou jednoduché, spoľahlivé a cenovo efektívne ovládanie. Ponúka základné vizualizačné funkcie bez potreby zložitého HMI systému.
Aktuálne uvádzané varianty GS21-N zahŕňajú 7″ a 10″ displeje. Staršie modely GS21 bez prípony -N sú podľa výrobcu ukončené.
Porovnanie HMI produktových radov
Pre orientačný výber podľa rozsahu aplikácie. Konečné parametre vždy závisia od presného objednávacieho označenia panela.
|
Produktový rad |
Typické zameranie |
Charakteristika |
|---|---|---|
|
GOT3000 (GT37) |
Nové a náročné stroje, pokročilá vizualizácia |
Vyšší komfort obsluhy, moderné funkcie, rozšírená konektivita a diagnostika podľa modelu. |
|
GOT2000 (GT27) |
Náročné projekty a existujúce aplikácie |
Pokročilé vizualizačné a obslužné funkcie, podpora viacerých rozhraní. |
|
GOT2000 (GT25) |
Stredne náročné strojné aplikácie |
Vyvážená kombinácia funkcií a nákladov na HMI. |
|
GOT2000 (GT21) |
Menšie zariadenia |
Kompaktné HMI so základnými funkciami. |
|
GOT SIMPLE (GS21-N) Ekonomická voľba |
Jednoduché stroje a technologické celky |
Prehľadná obsluha, kompaktné riešenie, modely so 7″ a 10″ displejom. |
|
GT SoftGOT3000 / 2000 |
Vizualizácia cez priemyselný počítač |
Softvérové HMI prevádzkované na kompatibilnom PC alebo panelovom počítači. |

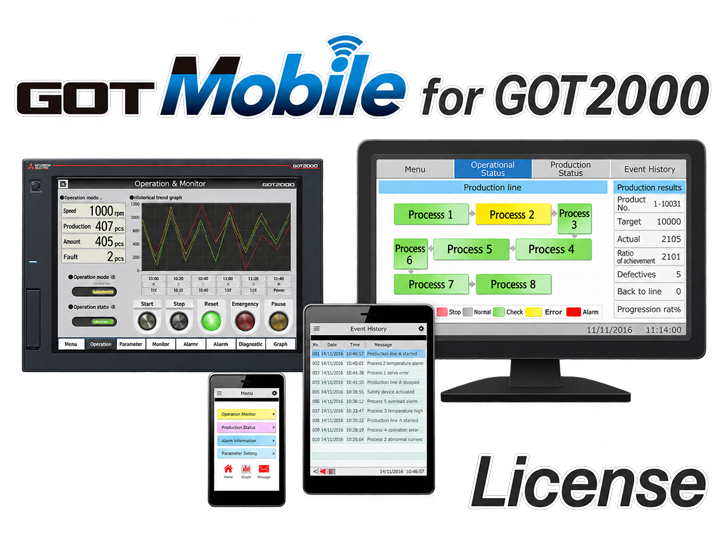

GOT Mobile a vzdialený prístup k HMI
Potrebujete sledovať stav stroja z kancelárie alebo pri servise mimo výrobnej haly? Vybrané panely Mitsubishi Electric GOT umožňujú vzdialenú vizualizáciu a ovládanie cez sieť. Správna funkcia závisí od konkrétneho modelu, konfigurácie a licencie.
GOT Mobile v skratke
Prístup: cez podporovaný webový prehliadač
Zariadenia: PC, tablet, mobil
GOT2000: podporované GT27 / GT25
Súčasní klienti: maximálne 5 pri GT27/GT25
Licencia: samostatný kľúč GT25-WEBSKEY (podľa variantu)
Projekt obrazoviek: GT Works3
GOT Mobile umožňuje otvoriť samostatné vizualizačné obrazovky na kompatibilnom počítači, tablete alebo mobilnom zariadení cez webový prehliadač. Obsluha môže sledovať údaje zo stroja, alarmy a podľa pridelených oprávnení vykonávať povolené operácie.
Pri podporovaných paneloch GOT2000 GT27 a GT25 sa môže k jednému panelu pripojiť až 5 klientov súčasne a každý môže zobrazovať inú obrazovku. Funkcia vyžaduje príslušnú licenciu GT25-WEBSKEY-…. Podporu ostatných modelov a verzií treba overiť osobitne.
Možnosti vzdialeného prístupu
GOT Mobile
Vlastné webové obrazovky pre rôznych používateľov. Vhodné na prehľad o stave výroby, alarmoch a servisných údajoch bez fyzickej prítomnosti pri paneli.
VNC server
Vzdialené zobrazenie a ovládanie obrazovky HMI na podporovaných modeloch. Na rozdiel od GOT Mobile ide spravidla o prístup k obrazu existujúceho panela; funkcia a licencia závisia od modelu.
Bezpečné servisné pripojenie
Pre prístup mimo lokálnej siete odporúčame zabezpečenú VPN, sieťové oddelenie, individuálne účty a obmedzené oprávnenia. HMI sa nemá bez ochrany sprístupňovať priamo do internetu.
Dôležité: vzdialené ovládanie stroja musí rešpektovať jeho bezpečnostnú koncepciu, prevádzkové predpisy a pravidlá oprávnení. Dostupnosť GOT Mobile a VNC pri GOT3000, GOT SIMPLE a ďalších variantoch overte podľa konkrétneho modelu a aktuálnej dokumentácie.
Programovanie a komunikácia
MELSOFT GT Works3
Inžinierske prostredie na tvorbu obrazoviek, navigácie, alarmov a vizualizačných objektov s nástrojom GT Designer3.
Prepojenie s MELSEC PLC
Prezentácia údajov z riadiaceho systému, ovládanie premenných a diagnostika cez kompatibilné komunikačné rozhrania.
Softvérové HMI
GT SoftGOT umožňuje prevádzkovať HMI funkcie na kompatibilnom počítači namiesto samostatného operátorského panela.
Typické oblasti použitia HMI
Výrobné a montážne linky
Ovládanie režimov prevádzky, evidencia alarmov a zobrazenie produkčných veličín.
Baliace a jednoúčelové stroje
Prestavovanie parametrov, práca s receptúrami a vizualizácia jednotlivých technologických krokov.
Technologické procesy
Zobrazovanie teplôt, tlakov, stavov pohonov a procesných trendov pri údržbe a prevádzke.
Ako vybrať správny HMI panel?
Pri výbere odporúčame zohľadniť veľkosť displeja, požadované rozlíšenie, počet obrazoviek, spôsob komunikácie s PLC, požiadavky na alarmy a archiváciu, podmienky prostredia a prípadný vzdialený prístup. Rozhodujúce je aj to, či ide o novú aplikáciu alebo výmenu existujúceho panela.
V spoločnosti SIMAP vám pomôžeme vybrať vhodný model a overiť kompatibilitu s riadiacim systémom Mitsubishi Electric.
