Laserové značenie a gravírovanie
Laserové značenie umožňuje vytvárať presné a odolné označenia na kovoch, plastoch a ďalších materiáloch bez mechanického kontaktu s obrobkom. Ponuka poľského výrobcu DK Lasertechnik zahŕňa vláknové (Fiber), MOPA, UV aj CO₂ značkovacie systémy. Výber technológie závisí od materiálu, požadovaného kontrastu, hĺbky, taktu a podmienok pracoviska.
Laserové značkovacie systémy DK Lasertechnik
Nasledujúce rady sú pomenované podľa skutočných produktových stránok výrobcu. Dostupná konfigurácia, výkon a príslušenstvo sa potvrdzujú pri konkrétnej ponuke.

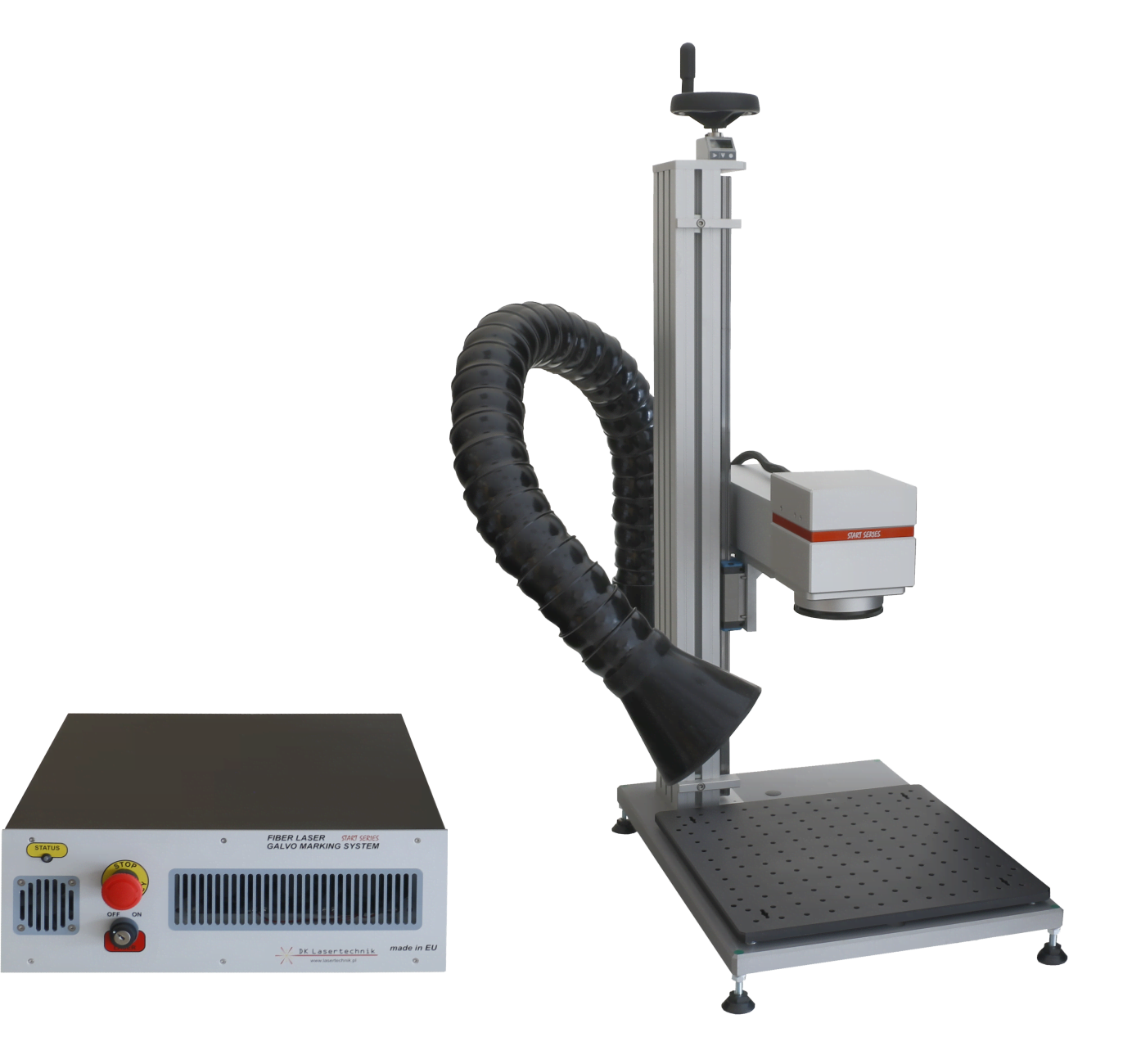

Fiber Laser START series
Vybrané parametre
Technológia: Vláknový laser (Ytterbium)
Vlnová dĺžka: 1 064 nm
Výkon lasera: 10 / 20 / 30 / 50 W
Pracovné pole: 35 × 35 – 300 × 300 mm
Chladenie: Vzduchové
Frekvencia / režim: Do 80 kHz
Univerzálny galvanometrický vláknový laser na značenie a gravírovanie najmä kovových komponentov. Vhodný pre výrobné štítky, nástroje, technické diely a identifikačné označenia.
Fiber Laser MOPA FL series
Vybrané parametre
Technológia: Vláknový laser MOPA
Vlnová dĺžka: 1 064 nm
Výkon lasera: 20 / 30 / 40 / 50 / 70 / 100 / 130 / 200 W
Pracovné pole: 35 × 35 – 300 × 300 mm
Chladenie: Vzduchové
Frekvencia / režim: CW; 1 kHz – 4 MHz (podľa verzie)
Flexibilný vláknový laser s technológiou MOPA a možnosťami nastavenia impulzov. Hodí sa na náročnejšie značenie kovov, jemné detaily, vybrané plasty a optimalizáciu kontrastu podľa materiálu.

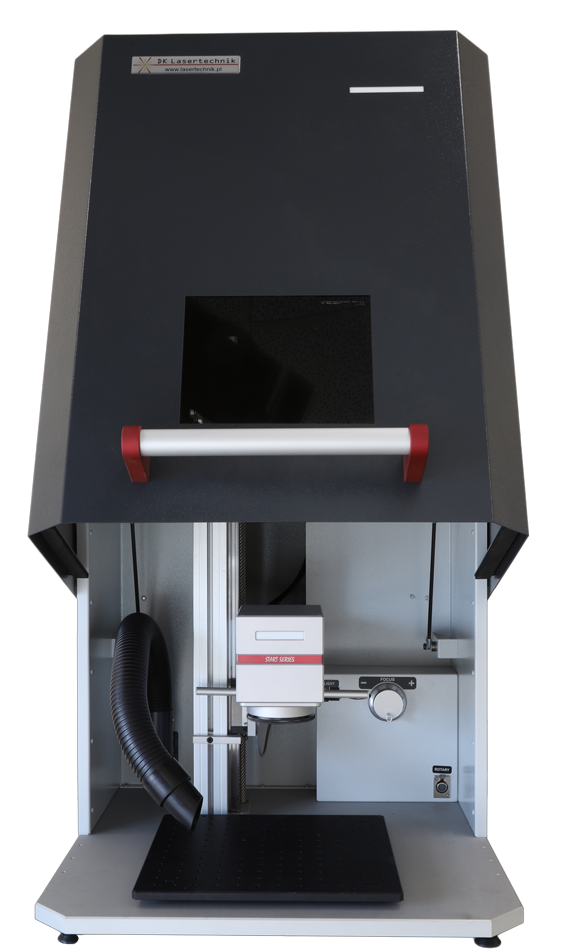

ECOLINE series
Vybrané parametre
Technológia: Vláknový Q-Switch / MOPA
Vlnová dĺžka: 1 064 nm
Výkon lasera: 20 / 30 W
Pracovné pole: 70 × 70 – 220 × 220 mm
Chladenie: Vzduchové
Frekvencia / režim: CW; 20 – 600 kHz (podľa verzie)
Kompaktná značkovacia stanica s integrovaným ochranným krytom, vhodná pre ručné zakladanie dielov a pracoviská so zvýšenými požiadavkami na bezpečnosť obsluhy.
UV Galvo 355 nm
Vybrané parametre
Technológia: UV Nd:YVO₄ (3. harmonická)
Vlnová dĺžka: 355 nm
Výkon lasera: 3 / 5 / 12 / 18 W
Pracovné pole: 35 × 35 – 300 × 300 mm
Chladenie: Vodné (chiller)
Frekvencia / režim: 1 – 200 kHz (podľa verzie)
UV laser pre jemné značenie materiálov citlivých na tepelnú záťaž. Výrobca uvádza použitie na plasty, keramiku, elektroniku, povlakované sklo a ďalšie špecifické materiály.

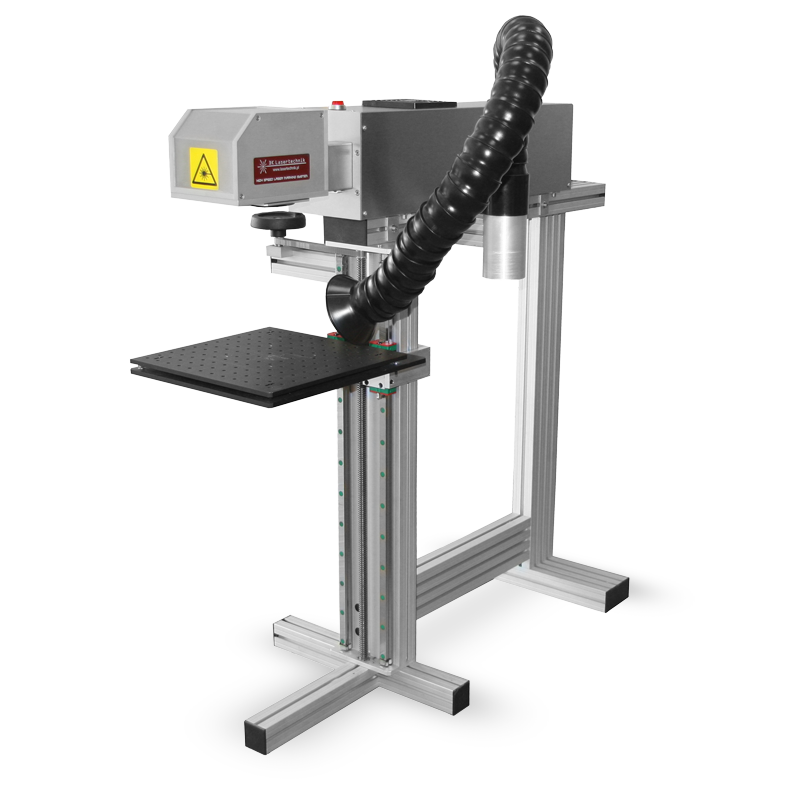

CO₂ XL (CO₂ FLMC podľa konfigurácie)
Vybrané parametre
Technológia: CO₂ RF (kovový rezonátor)
Vlnová dĺžka: 10 600 nm; voliteľne 9 300 nm
Výkon lasera: 10 – 700 W (podľa verzie)
Pracovné pole: 140 × 140 – 350 × 350 mm
Chladenie: Vzduchové / vodné podľa výkonu
Frekvencia / režim: Neuvedené v porovnateľnej špecifikácii
Galvanometrické CO₂ systémy pre značenie a gravírovanie vhodných nekovových materiálov, napríklad dreva, papiera, kože a vybraných plastov. Správny výber závisí od konkrétneho materiálu a aplikácie.
Technické porovnanie laserov
Rozsahy predstavujú dostupné konfigurácie, nie jednu konkrétnu zostavu.
|
Produkt |
Technológia |
Vlnová dĺžka |
Výkon lasera |
Pracovné pole |
Chladenie |
Frekvencia / režim |
|---|---|---|---|---|---|---|
|
Fiber START |
Vláknový laser (Ytterbium) |
1 064 nm |
10 / 20 / 30 / 50 W |
35 × 35 – 300 × 300 mm |
Vzduchové |
Do 80 kHz |
|
MOPA FL |
Vláknový laser MOPA |
1 064 nm |
20 / 30 / 40 / 50 / 70 / 100 / 130 / 200 W |
35 × 35 – 300 × 300 mm |
Vzduchové |
CW; 1 kHz – 4 MHz (podľa verzie) |
|
ECOLINE |
Vláknový Q-Switch / MOPA |
1 064 nm |
20 / 30 W |
70 × 70 – 220 × 220 mm |
Vzduchové |
CW; 20 – 600 kHz (podľa verzie) |
|
UV 355 nm |
UV Nd:YVO₄ (3. harmonická) |
355 nm |
3 / 5 / 12 / 18 W |
35 × 35 – 300 × 300 mm |
Vodné (chiller) |
1 – 200 kHz (podľa verzie) |
|
CO₂ XL |
CO₂ RF (kovový rezonátor) |
10 600 nm; voliteľne 9 300 nm |
10 – 700 W (podľa verzie) |
140 × 140 – 350 × 350 mm |
Vzduchové / vodné podľa výkonu |
Neuvedené v porovnateľnej špecifikácii |
Hodnoty závisia od verzie, optiky a príslušenstva. Pri CO₂ XL nie je v porovnávanom produktovom liste špecifikovaná spoločná hodnota frekvencie alebo režimu impulzov. Podklady: Fiber START, MOPA FL, ECOLINE, UV, CO₂ XL.
Prehľad riešení podľa aplikácie
|
Produkt / technológia |
Primárne zameranie |
Hlavná prednosť |
Čo overiť pri výbere |
|---|---|---|---|
|
Fiber START |
Bežné kovové diely a technické značenie |
Univerzálne vláknové značenie |
Materiál, pole, výkon, požadovaná hĺbka |
|
MOPA FL |
Jemné a náročné značenie |
Nastaviteľné parametre impulzov |
Kontrast a vizuálny efekt na vzorke |
|
ECOLINE |
Samostatné obsluhované pracovisko |
Integrovaná ochranná kabína |
Rozmery dielu, bezpečný pracovný režim |
|
UV 355 nm |
Citlivé plasty, elektronika a jemné značenie |
Menší tepelný vplyv pri vhodných materiáloch |
Skúška materiálu, chladenie, kontrast |
|
CO₂ XL |
Vybrané nekovové materiály |
Efektívne označovanie organických materiálov |
Materiál, vznik splodín, požiadavky na odsávanie |
Uvedené parametre sú prevzaté z verejných produktových stránok DK Lasertechnik a môžu sa líšiť podľa objednanej verzie, optiky a príslušenstva.
Integrácia značenia do výrobných liniek
Sériové čísla a dátové kódy
Generovanie jedinečných identifikátorov, označenie šarží a dielov. Pri Data Matrix je vhodné doplniť kontrolu čitateľnosti podľa požadovanej normy.
Spolupráca s PLC
Spúšťanie značkovacieho cyklu, výmena prevádzkových signálov a kontrola dokončenia. Rozhranie a spôsob integrácie treba potvrdiť pre konkrétne zariadenie.
Automatické zakladanie a polohovanie
Rotačné prípravky, posuvy a pomocné mechanizmy; pri vybraných konfiguráciách aj značenie počas pohybu dopravníka.
Typické oblasti použitia
Automobilový priemysel
Identifikácia kovových a plastových dielov, čísla šarží a sledovateľnosť komponentov.
Strojárstvo a nástrojárne
Značenie nástrojov, hriadeľov, súčiastok, výrobných štítkov a sériových čísel.
Elektronika a elektrotechnika
Jemné značenie krytov, komponentov, plastov a dosiek podľa materiálových obmedzení.
Prečo zvoliť laserové značenie?
Trvalá identifikácia
Označenie sériových čísel, typových štítkov, logotypov, QR a Data Matrix kódov s dôrazom na čitateľnosť a sledovateľnosť dielov.
Bezkontaktná technológia
Laserové značenie bez nástroja v kontakte s dielom; výsledok závisí od materiálu a správne nastavenej technológie.
Vysoká opakovateľnosť
Galvanometrické skenovanie a programovateľné vzory pre opakovanú výrobu a sériové označovanie.
Výber podľa materiálu
Fiber pre mnoho kovových dielov, UV pre citlivé plasty a špeciálne povrchy, CO₂ pre vybrané nekovové materiály.
Automatizácia výroby
Podľa konkrétnej konfigurácie je možné riešiť rotačné prípravky, posuvy, automatické podávanie či značenie za pohybu.
Kontrola procesu
Možnosť doplnenia čítania a kontroly kódov kamerovým systémom a prenosu údajov do výrobných informačných systémov.
