Priemyselné napájanie a prepäťová ochrana
Stabilné napájanie a správne navrhnutá ochrana sú základom spoľahlivého priemyselného riadenia. Ponúkame prehľad riešení pre premenu AC/DC a DC/DC, distribúciu 24 V DC, zálohovanie a ochranu pred prechodnými prepätiami. Kategória nie je viazaná na jediného výrobcu: vhodné komponenty sa vyberajú podľa požiadaviek konkrétnej aplikácie.
Hlavné produktové skupiny
Od primárneho napájania rozvádzača až po ochranu koncových riadiacich a komunikačných zariadení.
Priemyselné AC/DC napájacie zdroje na DIN lištu
Na čo sa zamerať
Vstupné napätie a počet fáz
Výstupné napätie, trvalý prúd a špičkové zaťaženie
Účinnosť, teplotné derating krivky a rozmery
Signalizácia DC-OK, možnosť redundancie
Spínané zdroje menia sieťové AC napätie na stabilizované DC napájanie, najčastejšie 24 V DC. Používajú sa v rozvádzačoch strojov, liniek a priemyselných technológií. Dostupné sú jednofázové aj trojfázové verzie, s rozdielnym výkonom, diagnostikou a prevádzkovými rezervami.
DC/DC konvertory
Na čo sa zamerať
Vstupný a výstupný rozsah DC
Požadovaný výkon a účinnosť
Galvanické oddelenie podľa konkrétneho typu
Odolnosť voči rušeniu a tepelná rezerva
DC/DC meniče upravujú jednosmerné napätie na požadovanú úroveň, napríklad z 24 V na 12 V, alebo vytvárajú stabilizovanú vetvu z kolísajúceho DC vstupu. Galvanické oddelenie je dostupné iba pri konštrukciách, ktoré ho výslovne poskytujú.
Prepäťová ochrana napájania AC
Na čo sa zamerať
Typ SPD 1 / 2 / 3 podľa miesta použitia
Elektrická sústava, napätie a uzemnenie
Koordinácia s ďalšími SPD a predistením
Správne zapojenie a dĺžky vodičov

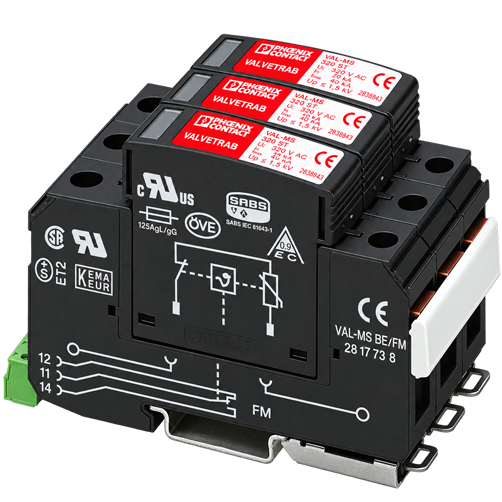

Prepäťové ochranné zariadenia (SPD) sa vyberajú podľa elektrickej siete, miesta inštalácie a rizika prepätia. V koordinovanej koncepcii sa využívajú ochrany typu 1, 2 a 3 podľa ochranných zón a požiadaviek inštalácie.
Prepäťová ochrana 24 V DC, merania a komunikácie
Na čo sa zamerať
Ochrana napájacích vetiev 24 V DC
Signálne linky DI/DO, AI/AO a meracie okruhy
Ethernet a ďalšie komunikačné rozhrania
Kompatibilita s rýchlosťou a topológiou siete

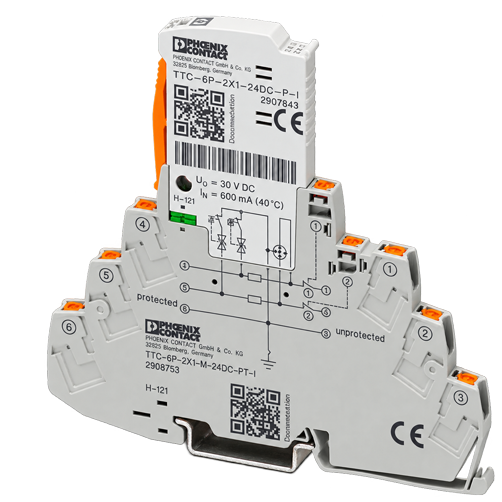

Citlivé obvody PLC, snímačov, analógových signálov a priemyselných dátových sietí si môžu vyžadovať samostatné SPD. Ochranný modul musí byť určený pre konkrétny signál, prevádzkové napätie, prúd a prenosové parametre.
Porovnanie riešení
Stručný prehľad funkcií pre návrh novej technológie aj modernizáciu existujúceho rozvádzača.
|
Kategória |
Funkcia |
Typické funkcie |
Kritériá výberu |
|---|---|---|---|
|
AC/DC zdroj na DIN lištu |
AC → stabilizované DC |
PLC, HMI, senzory, relé a stroje |
Napätie, výkon, vstup, rezerva, teplota |
|
DC/DC konvertor |
DC → iné alebo stabilizované DC |
Oddelené napájacie vetvy, mobilné a strojové aplikácie |
Rozsahy DC, výkon, izolácia podľa typu |
|
Redundancia / DC-UPS |
Dostupnosť a preklenutie výpadku |
Kritické riadiace vetvy |
Doba zálohy, priorita záťaží, diagnostika |
|
SPD pre AC sieť |
Obmedzenie prechodného prepätia |
Prívod a podružné rozvádzače |
Typ 1 / 2 / 3, sústava, koordinácia |
|
SPD pre DC a signál |
Ochrana citlivých rozhraní |
24 V vetvy, snímače, komunikácia |
U c, prenosové vlastnosti, zapojenie |
Parametre sa líšia podľa značky a produktového radu. Tabuľka predstavuje typové skupiny, nie záväznú dostupnosť konkrétnych zariadení.
Doplnkové moduly a príslušenstvo
Kompletný napájací systém môže zahŕňať aj prvky pre diagnostiku, rezervu výkonu a bezpečnú distribúciu DC.
Redundantné moduly
Oddelenie dvoch zdrojov, aby porucha jednej napájacej vetvy nemusela odstaviť kritické zariadenia.
DC-UPS a vyrovnávacie moduly
Krátkodobé preklenutie poklesov alebo výpadkov napájania podľa kapacity zásobníka energie.
Elektronické istenie 24 V DC
Samostatná ochrana napájacích vetiev a jednoduchšia diagnostika preťaženia či skratu.
DC distribúcia a svorky
Rozvod napájania k PLC, ventilom, snímačom a ďalším spotrebičom.
Monitoring napájania
Signalizácia DC-OK, stavu ochranných prvkov a diagnostika porúch.
Montážne príslušenstvo
DIN lišty, pripojovacie svorky, kryty a vhodné vodiče podľa projektu.
Typické oblasti použitia
Riešenia pre elektrické rozvádzače a priemyselnú automatizáciu rôznej veľkosti.
PLC a HMI rozvádzače
Napájanie riadiacich jednotiek, operátorských panelov a sieťových komponentov.
Výrobné a baliace linky
Stabilné 24 V DC a selektívne istenie pre snímače, ventily a akčné členy.
Meranie a regulácia
Ochrana citlivých analógových signálov a meracích systémov.
Strojové technológie
Oddelené DC vetvy a zálohovanie kritického riadenia.
Energetika a infraštruktúra
Napájanie a prepäťová ochrana rozvádzačov v náročných prevádzkových podmienkach.
Priemyselné siete
Ochrana vhodných dátových vedení a napájania aktívnych sieťových zariadení.
Ako vybrať správny zdroj a ochranu?
1. Definujte napájanie
Zistite vstupné napätie a jeho toleranciu, požadované výstupné vetvy a režim prevádzky.
2. Spočítajte zaťaženie
Sčítajte trvalé odbery, rozbehové špičky a súbehy; doplňte primeranú rezervu.
3. Overte prostredie a montáž
Teplota, odvetranie, vzdialenosti, krytie a požadované certifikácie môžu ovplyvniť výkon.
4. Navrhnite dostupnosť a istenie
Posúďte selektívnu ochranu DC vetiev, redundanciu a prípadné zálohovanie DC-UPS.
5. Koordinujte prepäťové ochrany
Posúďte ochranu prívodu AC, vetiev 24 V DC aj signálnych liniek v kontexte uzemnenia a rizika.
Prečo venovať pozornosť napájaniu a ochrane?
Kvalitne dimenzovaný systém znižuje riziko nechcených resetov, výpadkov a poškodenia citlivej elektroniky.
Stabilné napájanie 24 V DC
Spoľahlivé napájanie PLC, HMI, snímačov, komunikačných zariadení a akčných členov.
Kompaktná montáž na DIN lištu
Priestorovo úsporné zdroje a ochranné moduly určené do priemyselných rozvádzačov.
Široké vstupné možnosti
Varianty pre jednofázové aj trojfázové AC napájanie a DC/DC prevod napätia.
Diagnostika a signalizácia
Vybrané modely ponúkajú DC-OK kontakt, indikáciu stavu a informácie o zaťažení.
Vyššia prevádzková dostupnosť
Redundantné moduly, zálohovanie DC-UPS a selektívna ochrana vetiev pomáhajú obmedziť odstávky.
Koordinovaná prepäťová ochrana
Správne navrhnuté ochrany chránia napájacie, dátové a signálne rozhrania pred prechodnými prepätiami.
