MELSEC softvér pre inžiniering
Softvérové nástroje MELSOFT pomáhajú projektovať, programovať, uvádzať do prevádzky a udržiavať automatizačné systémy Mitsubishi Electric. Pre integráciu dát z PLC do aplikácií, Excelu alebo SCADA sa používajú špecializované komunikačné nástroje a rozhrania OPC.

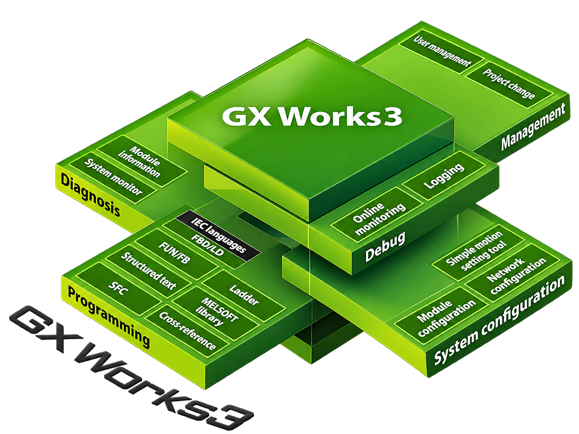

GX Works3 – programovanie a servis PLC
Hlavné funkcie GX Works3
Konfigurácia: zostava CPU a modulov
Programovanie: Ladder, ST a ďalšie podporované metódy
Testovanie: online monitorovanie a ladenie
Servis: diagnostika a údržba
Podpora PLC: podľa konkrétnej rodiny CPU a verzie softvéru
MELSOFT GX Works3 je inžinierske prostredie pre podporované riadiace systémy MELSEC vrátane sérií iQ-R a iQ-F. Pokrýva návrh systému, programovanie, ladenie aj údržbu.
Pomáha pri konfigurácii CPU a modulov, správe premenných, kontrole programu a diagnostike. Pri nových projektoch so sériami iQ-R a iQ-F predstavuje hlavný nástroj programátora.

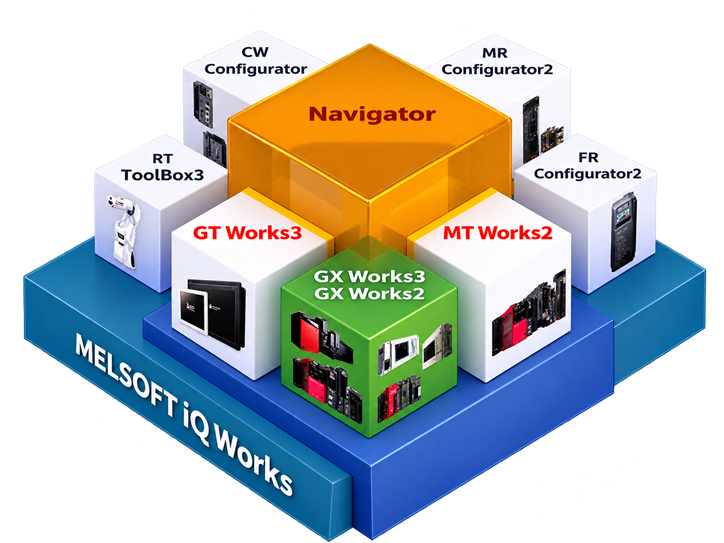

MELSOFT iQ Works – integrovaný softvérový balík
Kedy zvoliť iQ Works?
Viacero riadiacich subsystémov v jednej linke
Spoločná projektová a systémová konfigurácia
PLC, servo/motion a HMI v jednom projekte
Vyššie nároky na jednotnú údržbu
MELSOFT iQ Works je sada inžinierskych nástrojov pre priemyselnú automatizáciu. Prostredníctvom MELSOFT Navigator podporuje systémový návrh a správu projektu.
Podľa vydania a licencie združuje nástroje pre PLC, motion systémy a GOT HMI, typicky GX Works3, MT Works2 a GT Works3. Výhodou je jednoduchšie koordinovať projekt s viacerými technologickými časťami.
MX Component a MX Sheet – výrobné dáta bez zbytočnej zložitosti
Typické úlohy
Zber výrobných a procesných hodnôt
Automatizované reporty v Exceli
Jednoduché interné PC aplikácie
Kontrola alarmov a prevádzkových stavov
Prepojenie PLC s ďalšími aplikáciami
MX Component poskytuje programové komunikačné rozhranie na čítanie a zápis údajov do podporovaných riadiacich jednotiek. Umožňuje vytvárať vlastné aplikácie bez nutnosti implementovať celú nízkoúrovňovú komunikáciu.

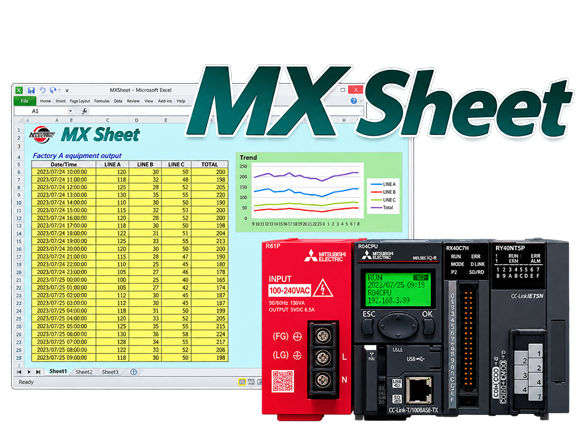

MX Sheet sprístupňuje dáta v prostredí Excelu: napríklad stav zariadenia, počítadlá výroby, alarmy či prevádzkové hodnoty. Pre fungovanie MX Sheet sa vyžaduje MX Component; dostupný je aj spoločný balík MX Works.
Pre nové nasadenia sú relevantné najmä MX Component Ver. 5 a MX Sheet Ver. 3; kompatibilitu je potrebné overiť podľa konkrétneho systému.
Prehľad softvérových nástrojov MELSOFT
Každý nástroj rieši inú úlohu. Výber závisí od použitých PLC, požiadaviek na komunikáciu a spôsobu práce s dátami.
|
Softvér / riešenie |
Hlavné zameranie |
Cieľová skupina |
|---|---|---|
|
GX Works3 PLC |
Programovanie, konfigurácia, testovanie a údržba podporovaných PLC MELSEC. |
Programátori PLC, konštruktéri strojov, údržba. |
|
MELSOFT iQ Works Balík |
Integrovaná správa projektov s nástrojmi pre PLC, motion a HMI. |
Systémoví integrátori, výrobcovia liniek. |
|
MX Component API |
Komunikačná knižnica na prenos dát medzi podporovaným PLC a vlastnou PC aplikáciou. |
Vývojári aplikácií, IT/OT integrátori. |
|
MX Sheet Excel |
Monitoring, záznam a vyhodnocovanie údajov PLC v Microsoft Excel; vyžaduje MX Component. |
Technológovia, údržba, prevádzka. |
|
OPC UA – RD81OPC96 / FX5-OPC Alternatíva |
Moduly OPC UA servera pre podporované PLC MELSEC iQ-R / iQ-F. |
Integrácia SCADA, MES a nadradených systémov. |
Prečo zvoliť inžiniersky softvér Mitsubishi Electric?
Rýchlejší vývoj PLC
Konfigurácia hardvéru, tvorba programu a diagnostika v nástrojoch prispôsobených platformám MELSEC iQ-R a iQ-F.
Prepojený projekt
Balík MELSOFT iQ Works spája vybrané nástroje pre PLC, pohony a operátorské panely a zjednodušuje správu automatizačného projektu.
Diagnostika a údržba
Online sledovanie stavov, vyhľadávanie chýb a úpravy nastavení podporujú efektívne oživovanie i servis technológie.
Prístup k dátam z PC
MX Component poskytuje komunikačnú knižnicu pre vlastné počítačové aplikácie pracujúce s dátami PLC.
Údaje priamo v Exceli
MX Sheet umožňuje sledovať hodnoty, zaznamenávať prevádzkové dáta a spracovať prehľady prostredníctvom Microsoft Excel.
Prepojenie OT a IT
Riešenia OPC UA umožňujú štandardizované sprístupnenie údajov systémom SCADA, MES a ďalším aplikáciám.
Od návrhu systému po dáta pre prevádzku
01 Projektovanie
Konfigurácia hardvéru, adresácie a projektovej štruktúry.
02 Programovanie
Vývoj riadiacej logiky a testovanie správania PLC.
03 Diagnostika
Monitorovanie stavov, vyhľadanie porúch a servis.
04 Integrácia dát
Excel, vlastná PC aplikácia alebo OPC UA pre SCADA a MES.
Typické oblasti využitia
Vývoj strojov a liniek
Návrh a programovanie PLC, koordinácia HMI a pohonov, uvádzanie výrobných zariadení do prevádzky.
Diagnostika a servis
Sledovanie stavu zariadenia, diagnostika porúch, úprava parametrov a plánovaná údržba.
Výrobné reporty a IT integrácia
Zber údajov, reporting, sledovanie prevádzky a výmena dát s nadradenými informačnými systémami.
